格宾护垫、格宾石笼基础设计图纸

{联企石笼网}格宾护垫、格宾石笼基础设计图纸

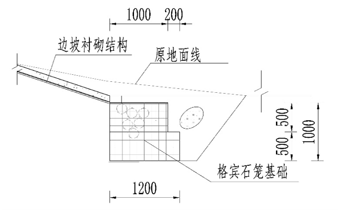

此处边坡衬砌基础采用格宾石笼基础。衬砌基础设计深度为1.0m的断面，采用格宾石笼基础的形式，基础分两侧砌筑，每层厚度为0.5m，上层宽度为1.0m，下层宽度为1.2m。详见图1。

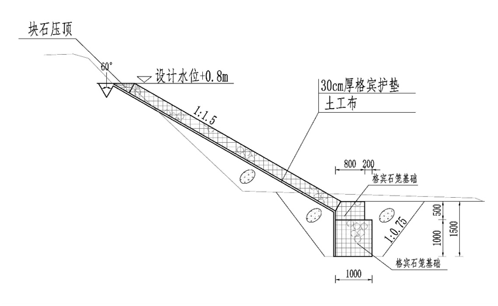

       渠道护岸采用0.3m厚的格宾护垫砌筑，边坡坡比大于1:1.75处，边坡以实际为准，详见图2。边坡坡比小于1:1.75处，采用土回填压实成坡，坡比为1:1.75，详见图3。顶部采用底边长0.6m，高0.26m的三角形的干砌石压顶，岸坡基础采用格宾石笼基础。岸坡基础设计深度为1.5m的断面，采用格宾石笼基础的形式，基础分两层砌筑，上层厚度为0.5m，宽度为0.8m。下层格宾石笼宽度为1.0m，高1.0m。

此段渠道存在冲坑一处，边坡衬砌前需对冲坑进行抛石回填处理。

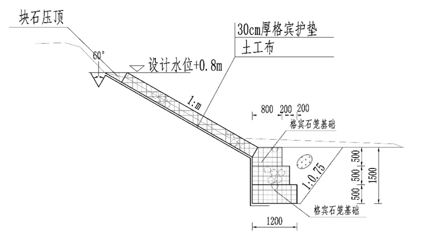

图3 格宾石笼基础+格宾护垫边坡衬砌二

3、格宾参数

（1）格宾石笼与格宾护垫衬砌处均布置土工布作为反滤层；

（2）格宾护垫与格宾石笼基础选用Ⅲ类格宾——低碳钢丝+（锌-5%铝-稀土合金镀层）+PVC覆塑，经机器编织成的六边形双绞合钢丝网。采用块石填充时，格宾网箱及格宾网垫网孔为80×100mm；采用卵石填充时。网面机械强度大于350MPa，网面边丝的直径为3.4mm，网丝直径为2.7mm，绑扎丝直径为2.2mm，延伸率大于10%，绞合长度≥50mm。网片沿纵向的抗拉强度要求＞30KN/m。

（3）格宾石笼护脚基础，格宾网箱规格为：长度（顺水流方向）200cm、宽度80～120cm、埋深（H）100～150cm，埋深大于1m时，网箱设为二层，每层高度50cm或100cm。格宾网箱沿长度方向每间隔1.0m采用单隔板隔成独立的单元。
